형상 측정기 CV-3100 / CS-4100

218 시리즈 / 윤곽 형상 측정기

[특징]

 * 크게 증가된 구동 속도 (X축: 80mm/s, Z2 축 컬럼: 20mm/s)로 전체 측정 시간을 더욱 단축시킨다.

 * 미쓰도요는 최소의 경년 변화와 마모에 대한 내성이 뛰어난 매우 견고한 세라믹 가이드를 채용하여 오랜기간동안 진직도의 사양을 유지할 수 있다.

 * CNC 모델용으로 제작된 폭 넓은 옵션 주변유닛은 단순한 CNC 측정을 지원한다.

 * 드라이브 유닛 (X축)과 컬럼 (Z2축)에 고정도 리니어 엔코더 (Z2축 ABS 타입)가 장착되었다. 이는 수직 방향에 위치한 작은 홀의 연속 자동 측정을 지원하고, 위치를 잡기 어려운 부품에 대한 반복 측정을 향상시킨다.

 * X축 정도: ±(0.8+0.01L)㎛, * Z1축 정도: ±(0.8+l0.5Hl/25)㎛* 고정도의 측정이 요구되는 측정물을 다루도록 제작됨

 * CV-C4100S4, H4, W4 타입: L=드라이브 길이, H=측정 높이(mm)

 * CV-C4100 시리즈 드라이브 유닛에는 Z1축에서 좁은 / 넓은 범위의 탁월한 정도와 분해능을 제공하는 레이저 홀로 게이지 검출기가 장착되어 있다.

[자동 측정 기능]

 * CM 모델용으로 제작된 폭 넓은 옵션의 주변 유닛을 통해 자동 측정을 가능하게 다루도록 제작됨.

[사양]

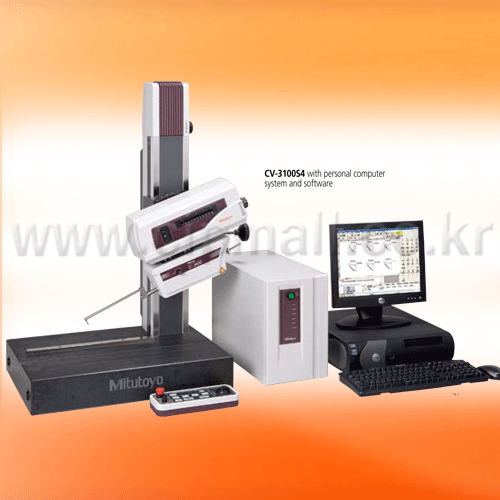

[제품사진]

[테크니컬 데이터]

 * X 축
  · 측정범위: 100mm  또는 200mm
  · 분해능: 0.05㎛
  · 측정방식: 리니어 엔코더
  · 이동속도: 0 - 80mm/s 및 수동
  · 측정속도: 0.02 - 5mm/s
  · 측정방향: 전진 / 후진
  · 진직도: 0.8㎛ / 100mm, 2㎛ / 200mm
  · 측정정도: ±(1+0.01L)㎛ (CV-3100S4, H4, W4), ±(0.8+0.01L)㎛ (CV-4100S4
  · 경사범위: ±45˚

 * Z2 축 (컬럼)

  · 컬럼 이동 범위: 300mm  또는 500mm
  · 분해능: 1㎛
  · 측정 방식: ABS 리니어 엔코더
  · 이동 속도: 0 - 20mm/s 및 수동

 * Z1 축 (검출기 유닛)

  · 측정 범위: ±25mm
  · 분해능: 0.2㎛ (CV-3100) 또는 0.05㎛ (CV-4100)
  · 측정 방식: 리니어 엔코더 (CV-3100), 레이저 홀로 게이지 (CV-4100)
  · 측정 정도(20℃인 경우): ±(2+l4Hl/100)㎛ (CV-3100) ±(0.8+l0.5Hl/25)㎛ (Cv-4100)
                                       *H: 수평 위치로부터의 측정 높이(mm)
  · 스타일러스 상 / 하 조작: 원호 이동
  · 스타일러스 면: 상향 / 하향
  · 측정압: 30mN
  · 추종 각도: 상승: 77˚, 하강: 87˚ (부속의 표준 스타일러스트를 사용하며 표면 조도에 따라 달라짐)

 * 스타일러스 팁 반경: 25㎛, 카바이드 팁

 * 베이스 크기 (W x H): 600 x 450mm 또는 1000 x 450mm

 * 베이스 재질: 그라나이트

 * 무게
          본체: 140kg (S4), 150kg (H4), 220kg (W4), 140kg (S8), 150kg (H8), 220kg (W8)
          콘트롤 유닛: 14kg
          리모트 콘트롤 박스: 0.9kg

 * 공급 전원: 100 - 240VAC ±10%, 50/60Hz

 * 소비 전력: 400W (본체만)

[총괄적인 캘리브레이션 기능]

 * 전용 캘리브레이션 게이지로 Z축 단자 보정, 반경 보정 등을 위한 기기의 캘리브레이션을 하나의 절차로 가능하게 한다.

[옵션 소프트웨어: FORMTRACEPAK V5]

[여러 가지 측정 요건에 따른 다양한 모델]
