CNC비디오메타(비접촉좌표측정기) [CS-3020H]

X, Y, Z 이동범위(mm): 300 x 200 x 200, 프로그램: QMS-3D

소비자가격 :	1원↓
판매가격 :	별도견적
상품코드 :	CS-3020H

원산지 :	-
제조사 :	Rational
브랜드 :	Rational(래쇼날) [브랜드바로가기]
구매수량 :	개
제품상태 :
SNS :

※ 네이버페이 구매 시 도서산간지역의 경우 추가요금이 발생될 수 있습니다

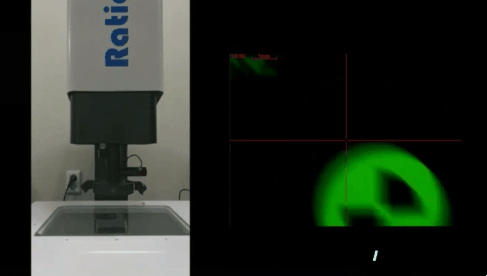

NEW 비접촉 CNC 비전 측정기  CS-3020H ● 특징 ● - 측정부품을 쉽고 정밀하게 측정분석 할 수 있는 모델로, 리니어 스케일과 LM가이드의 DC서보모터 방식을 채택한 우수한 제품 - Rational사가 개발한 QMS-3D프로그램을 사용하는 고정도, 고효율 측정기기 - X, Y, Z 세 축이 콘트롤 박스에 의해 제어 - 조이스틱 또는 마우스 선택 조작이 간편 - 화강암 재물대를 이용하여 변형이 적고 안정적임 - Auto Focus, Auto Zoom기능으로 측정 효율을 높임 - 고해상도 CCD카메라와 광학 렌즈를 사용하는 영상 측정기기 - CS-H 시리즈는 화강암 받침대를 크게하여 안정성을 더욱 높였습니다. (2012년 4월 이후 생산분부터 적용) ※ CS-H 시리즈만의 장점 - 활용도 높은 측정 프로그램 - 테이블 일체형으로 안정적이고 깔끔한 디자인 제공 ● 용도 ● - 중·소형 PCB, 중·소형 LCD부품, 리드프레임 등 반도체 부품, 플립 칩, Stamping 부품, 금형 부품, 플라스틱 사출품, 의료기기, 오-링 및 가스켓 등 여러분야에 적용 가능한 측정기기     ● 조 명 ● ● 조이스틱 ● - 상부조명 : LED조명, 동축조명 - 하부조명 : 백색평행광 조명 ※ 동축조명 : 깊은 홀 등을 보다 깨끗하고 선명하게 측정 가능 : 반사도의 차이 감지 : 표면 조도가 높은 대상에 적합   ● Auto Zoom ● Auto Focus ● Coaxial Illumination     ● 프로그램 ● QMS-3D - 접촉, 비접촉 동기화 (프로브 옵션 선택시) - 면, 구, 원통, 실린더 측정 가능 (프로브 옵션 선택시) - 이미지 내비게이션 기능 - 오토 포커싱, 오토 줌 기능 - 기하 공차 해석 기능 - 마우스로 테이블 이송 기능 - 최적 조명 조절 기능 - 매크로 기능 (편집 가능) ● 사양 ● 구 분 CS-3020H 테이블 재물대 크기(mm) 556x406 유리테이블 크기(mm) 350x250 X, Y 이동범위(mm) 300x200 Z 이동범위(mm) 200 구동방식 서브 모터방식 분해능(㎛) 0.5 인터페이스 LAN선 통신 프로그램 QMS-3D 영상 배율 센서유닛 : 1/2" Color CCD Camera, AUTO ZOOM, 동축조명 줌배율 0.7X ~ 4.5X, 영상배율 23.5X ~ 148X, 2X렌즈 장착시 최대 296X, 오토포커싱 조 명 표면 및 투과조명, 동축조명 모두 LED조명으로 밝기 조절 가능, 레이저 포인트 (측정 위치 확인) 렌즈배율 1X(기본), 0.5X(옵션), 2X(옵션) 물체시야(mm) 11.1 ~ 1.7 X, Y 정밀도(㎛) E1xy = (1.9+L/100) 본체 크기(mm) 910 x 1265 x 1820 무 게(kg) 500 ※ 옵션 : Z축 200mm 이상 ~ 400mm 이하 주문 사양 ※ 옵션 : 미국 NAVITAR 줌렌즈   ● 옵션 프로브 ● ● 옵션 변위센서 ● 반복정도 2σ ≤0.5㎛ 트리거 발생력 XY 0.08 ~ 0.3N(표준0.1N) Z 0.9N (XY 표준시) 오버 트라벨 ±20˚(XY)/+6mm(Z) 오버 트라벨력 XY 0.6 ~ 1.4N Z 13N (XY 표준시) ※ Displacement Sensor System       CNC비디오메타(비접촉좌표측정기) [VMS-4030H] 별도견적 비디오메타 (CNC 3차원겸용) [VMS-5040H] 별도견적 CNC비디오메타(비접촉좌표측정기) [VMS-2515H] 별도견적 CNC비디오메타(비접촉좌표측정기) [VMS-3020H] 별도견적 CNC비디오메타(비접촉좌표측정기) [CS-4030H] 별도견적 CNC비디오메타(비접촉좌표측정기) [VMS-6060H] 별도견적 카드사 무이자할부 정보 ● 하나 / 삼성 / 현대 / 롯데 / 비씨 / NH농협카드 : 2 ~ 5개월  ● KB국민 / 신한카드 : 2 ~ 6개월  ● 씨티카드 : 2~3개월 ※ 할부 적용 금액 : 5만원 이상 청약 철회 안내 ● 단순 변심의 경우 -. 청약 철회 기간 : 7일 -. 반품 배송비 : 최초 배송비 포함 소비자 부담 ● 표시.광고내용 또는 계약 내용과 다를 경우 -. 청약 철회 기간 : 상품 공급일로 부터 3일 이내, 그 사실을 안 날 또는 알수 있었던 날부터 30일 이내 -. 반품배송비 : 사업자 부담 택배안내     배송료 : 15만원 이상 구매 : 무료(운송비 별도상품 제외) 15만원 미만 구매 : 구매자 부담 (기본 3,000원)   단,무게나 크기 또는 도서지역이나 제주도의 경우 추가비용이 발생할 수 있습니다.   배송기간 : 결제일 다음날부터 2~5일 (토요일/공휴일 제외, 도서지역 4~8일)   택배회사 : 롯데택배(www.lotteglogis.com) 전화 : 1588-2121   화물안내       배송료 : 15만원 이상 구매 : 무료(운송비 별도상품 제외) 15만원 미만 구매 : 구매자 부담 (약 3,500원 ~ 5,000원)   단,무게나 크기 또는 도서지역이나 제주도의 경우 추가비용이 발생할 수 있습니다.   배송기간 : 결제일 다음날부터 2~5일 (토요일/공휴일 제외, 도서지역 4~8일)   화물운송회사 : 경동화물, 대신화물   퀵서비스       배송료 : 약 10,000원 ~ 30,000원(오토바이 기준)   배송기간 : 당일배송   배송지역 : 서울/경기지역에 한함   이용안내       주문서 작성시 원하는 배송 방법 선택   재고 유무에 따라 배송이 지연될 수 있습니다. 이 경우 구매자님에게 먼저 양해를 구하고, 상품이 준비되는대로 발송해 드리겠습니다.   기타 상세한 사항은 배송안내를 참조해 주세요.   교환/반품/취소     상품을 수령하여, 주문한 상품과 다르거나, 하자가 있는경우 저희 쇼핑몰 부담으로 교환 또는 반품이 가능합니다.   (이에 대한 이의 신청은 상품 수령후, 7일 이내에 한합니다.)   다음과 같은 사유에 해당할 경우에는 반품이나 교환이 안됩니다. 구입전에 유의하여 주시기 바랍니다.       1) 고객님의 책임있는 사유로 상품 등이 멸실 또는 훼손된 경우   2) 포장(상자, 케이스)을 개봉하였거나, 포장이 훼손 또는 분실되어 상품 가치가 감소한 경우   3) 고객님의 사용 또는 일부 소비에 의하여 상품의 가치가 현저히 감소한 경우   4) 시간의 경과로 재판매가 곤란할 정도로 상품 등의 가치가 현저희 감소한 경우   5) 고객주문 확인 후 상품제작에 들어가는 주문 제작 상품     세금계산서 발행에 관한 사항       상품을 주문할때, 세금계산서가 필요한 경우, [주문서 작성]시 세금계산서 발행에 [예]를 클릭하고, 세금계산서 발행에 필요한 정보를 입력하거나,   사업자등록증과 이메일 주소를 함께 기재하여 팩스(070-7614-3697) 또는 이메일 (sales@cipworld.com)로 보내주십시오.   부가가치세법 시행령 제57조(세금계산서 교부의무의 면제 등)에 의거 신용카드매출전표를 발급하는 경우에는 별도로 세금계산서를 발급하지   않습니다. 고객님께서는 부가가치세 신고 시기에 교부받은 신용카드 매출전표로 신고하시면 됩니다.
