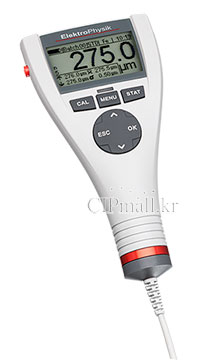

Coating Thickness Gauge (코팅두께측정기) MiniTest 730 with 외장 일체형 프로브
|
휴대가 간편하며, 정밀도가 높은 SIDSP 센서를 채택한 다재다능한 코팅
두께 측정기 MiniTest 700 시리즈
- MiniTest 720 : 내장 일체형 센서
- MiniTest 730 : 외장 일체형 센서
- MiniTest 740 : 내장형 또는 외장 분리형 전환 가능 센서
MiniTest 700 시리즈는 비파괴식 코팅 두께 측정기로,
강자성 소재
(철) 위의 비자성 코팅 (페인트, 합성 물질, 크롬 등)의 측정 및
전도성 소재 (알루미늄, 구리, 스테인레스 강) 위의 절연 코팅 (도료, 에나멜, 합성 물질 등) 의 두게 측정이 가능합니다.
MiniTest 700 시리즈는 다양한 측정 요구와 캘리브레이션 방법을 제공함으로서
품질 공정 관리나 제품 처리 등에
사용하기 적합합니다.
< 특 징 >
 |
- SIDSP 센서 채택으로 케이블등의 간섭없이 고정밀도를 유지.
- 최대 15mm의 코팅 두께 측정 가능
- MiniTest 740의 경우 센서를 내장형 또는 외장형으로 전환 가능
- FN 센서는 비철/철 자동 인식으로 측정 속도를 높이고 작동 오류를 방지함.
- 효율적인 온도 보정 기능으로 온도 변화로 인한 오류를 제거해 줌.
- 제조 과정에서 최대 50개의 보정 지점에서 캘리브레이션함으로써 고정밀 특성 곡선 도달
- MiniTest 720/730 : 최대 10,000개 (10개 Batch), MiniTest 740 : 최대 100,000개 (100 개 Batch)
까지 데이터를 저장할 수 있는 대용량 메모리
- 측정값과 통계값을 개별적으로 불러올 수 있음.
- 읽기 쉬운 대형 백라이트와 180도 회전이 가능한 그래픽 디스플레이
- 메뉴식 작동으로 사용이 쉬우며, 25개의 언어 제공.
- 프린터 또는 컴퓨터로 적외선 데이터 전송을 할 수 있는 IrDA 포트 내장
- 소프트웨어 ElektroPhysik 사이트에서 다운로드 가능
|
< MiniTest 730 사양 >
|
모 델 명
|
MiniTest 730-FN5
|
| 센서 타입 |
외장 일체형
|
|
센서 종류
|
FN 5 (F 0-5000㎛ / N 0-2500㎛) (※ 센서 상세사양 참조)
|
| 최대 배치(BATCH) 저장 수 |
10
|
| 최대 측정값 저장 수 |
10,000
|
| 통계 |
측정값, 최소값, 최대값, 평균값, 표준 편차, 변동 계수, 블록 통계 |
| 캘리브레이션 |
공장 캘리브레이션, 제로 캘리브레이션, 2점 및 3점 캘리브레이션,
사용자 조정 오프셋값 |
| 허용오차 모니터링 |
편차 시각 및 청각 알림 경보 |
| 측정 단위 |
μm, mm, cm; mils, inch, thou
|
| 디스플레이 |
대형 그래픽 디스플레이, 백라이트, 180도 회전 |
| 메뉴 방식 |
사용자 친화적 메뉴, 25개 언어 지원 |
| 자동 전원 OFF |
배터리 절전 모드 |
| 방수 규격 |
IP40 |
| 작업 적정 온도 |
-10 °C - 60 °C
|
| 보관 적정 온도 |
-20 °C - 70 °C
|
| 데이터 인터페이스 |
IrDA 1.0 (적외선) |
| 전원 공급 |
AA x 2개 |
| 기준 및 표준 |
DIN EN ISO 1461, 2064, 2178, 2360, 2808, 3882,
19840 ASTM B244, B499, D7091, E376 AS 3894.3,
SS 1841 60, SSPC-PA 2
|
| 크기 및 무게 (센서 제외) |
157 mm x 75.5 mm x 49 mm / 약 210g
|
< 센서 상세 사양 >
|
센서 타입
|
F 1.5 / N 07 / FN 1.5
|
F2HD/F2
|
F5 / N2.5 / FN5
|
F 15
|
F1.5-90/N07-90/FN1.5-90
|
|
F
|
N
|
F
|
F
|
N
|
F
|
F
|
N
|
|
측정 범위
|
0-1.5mm
|
0-0.7mm
|
0-2mm
|
0-5mm
|
0-2.5mm
|
0-15mm
|
0-1.5mm
|
0-0.7mm
|
|
응용 분야
|
소형샘플, 얇은 코팅, 측정스탠드와 함께 사용
|
러프(Rough) 표면
|
표준 센서
|
두꺼운 코팅
|
튜브 및 접근이 어려운 측정물에 적합
|
|
측정 원리
|
자기유도
|
와전류
|
자기유도
|
자기유도
|
와전류
|
자기유도
|
자기유도
|
와전류
|
|
신호 처리
|
센서 집적 32비트 신호 처리 (SIDSP)
|
|
정 밀 도
|
± (1㎛ + 0.75% of reading)
|
± (1.5㎛ + 0.75% of reading)
|
± (5㎛ + 0.75% of reading)
|
± (1㎛ + 0.75% of reading)
|
|
반복정밀도
|
± (0.5㎛ + 0.5% of reading)
|
± (0.8㎛ + 0.5% of reading)
|
± (2.5㎛ + 0.5% of reading)
|
± (0.5㎛ + 0.5% of reading)
|
|
최소 분해능
|
0.05 ㎛
|
0.1 ㎛
|
1 ㎛
|
0.05 ㎛
|
|
최소 곡면 반경 (볼록)
|
1.0 mm
|
1.5 mm
|
5 mm
|
-
|
|
최소 곡면 반경 (오목) (외장형)
|
7.5 mm
|
10 mm
|
25 mm
|
5 mm
|
|
최소 곡면 반경 (오목) (내장형)
|
30 mm
|
30 mm
|
30 mm
|
-
|
|
최소 측정 범위
|
Ø 5 mm
|
Ø 10 mm
|
Ø 25 mm
|
Ø 5 mm
|
|
최소 소재 두께
|
0.3 mm
|
40 ㎛
|
0.5 mm
|
0.5 mm
|
40 ㎛
|
1 mm
|
0.3 mm
|
40 ㎛
|
|
연속모드에서 측정율
|
20번 측정 / 초
|
|
싱글 모드에서 최대 측정율
|
70번 측정 / 분
|
|
센서 이미지
|
 |
< 표준 구성품 >
- MiniTest 740
- SIDSP 센서(프로브) (선택에 따라)
- 소프트 파우치 (어깨끈, 벨트 클립 포함)
- 제로마스터 및 캘리브레이션 시편
- 사용설명서 CD
- 건전지 AA * 2개
< 권장 악세사리 >
- F1.5 / N 0.7 / FN 1.5용 측정스탠드
- 고무 보호 덮게
- MSoft 7 Basic 데이터 전송 소프트웨어 CD
- MSoft 7 Professional 데이터 평가 소프트웨어 CD
- MiniPrint 7000 적외선 프린터
※ 납기 : 발주후 약 2-3주 소요됩니다.
|
|
|
