두께측정기 [MiniTest7200FH-10]
0-10mm, SIDSP 센서 FH-10, 데이타 10만개 저장, MSoft basic
판매가격 : 별도견적
상품코드 : MiniTest7200FH-10
원산지 : 독일
제조사 : ElektroPhysik
브랜드 : EPK(일렉트로피직) [브랜드바로가기]
구매수량 :
제품상태 :
SNS :
※ 네이버페이 구매 시 도서산간지역의 경우 추가요금이 발생될 수 있습니다



<banner>

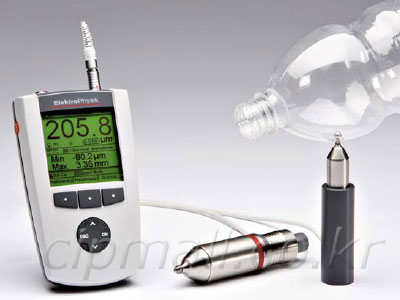

기존 파괴식에서 비파괴식으로 측정을 가능하게 만든 고정밀, 고정도의
두께측정기
MiniTest 7400 FH / 7200 FH



< 개  요 >


  • 전문적이며, 최고급 사양의 MiniTest 7000 FH 시리지는 비파괴 방식으로 최대 10mm까지 두께 측정 가능
  • 유리, 합성물질, 스테인레스 스틸, 합성수지뿐만 아니라 형태가 복잡한 소재 등의 비철 금속의 두께 측정도 가능.
  • SIDSP (Sensor-integrated digital signal processing) 센서를 이용함으로써 고정밀도 및 높은 반복 정밀도 실현
  • 고온의 측정 작업 환경이나 측정물에 대해서도 높은 정도 및 반복정밀도를 유지
  • 카바이드 스틸 팁을 장착하여 방수 기능이 뛰어남.
  • 센서팁에서 레퍼런스 볼까지의 거리를 측정함으로써 두께를 측정하는 혁신적인 측정기
  • 레퍼런스 스틸 볼은 강력한 자성을 띰으로써 센서팁과의 거리를 정확하게 측정해 줌.
  • 레퍼런스 스틸 볼은 ElektroPhysik의 전문 처리 과정을 통하여 0.5%의 반복정밀도 유지.



< 적용 분야 >

  • 합성물질, 유리, 세라믹, 비철금속 등과 같은 비자성 물질의 두께 측정
  • 병, 알루미늄 캔, 유리병, 플라스틱 밀폐용기와 같이 속이 빈 제품의 두께 측정
  • 컵, 캔, 볼(Bowl)과 같은 열처리 제품
  • 자동차산업 (기어 캐스팅, 바디, 인테리어 부분), 항공 전자 분야 (터빈, 연소실, 고압관), 의학 분야 등에서의
    다이캐스트, 플라스틱 몰딩 제품, 합성 섬유 물질, 비철 금속 등의 두께 측정

● 화학제품 포장 및 포장 재료 : HDPE, PET, LDPE

● 음식 포장 및 포장 재료 : PET, PVC, PP, PS, HDPE, LDPE

● 의약품용 포장 및 포장 재료 : PP, PE, LDPE

● 유리병 : 음식, 야채, 향수, 화장품 병 등

● 자동차 산업, 빌딩,  위생 글라그 등

● 성형합금 재질의 열처리 파이프 및 위생 파이프 등 ● 플라스틱 시트

● 알루미늄 또는 플라스틱으로 만든 항공기, 자동차 부품 등 (예: 객실 용품)

● 차 뒷문, 보닛, 머드가드 등의 시트 성형 화합물 (예:  BMW 6 시리즈의 뒷문)



● 탄소 섬유 강화 플라스틱 (예: 아우디 바디 중 일부)


< 특  징 >

  • 최대 10mm까지 두께를 정밀하게 측정
  • SIDSP 센서 사용으로 타제품보다 더욱 정밀하게 반복 측정이 가능
  • 0.1㎛ 이상의 고 해상도
  • 1초당 20회 측정
  • 단단한 프로브 팁과 방수 처리된 센서 (프로브)
  • 최대 240,000개까지 측정값 저장 가능 (MiniTest 7400 FH 해당)
  • 최대값, 최소값 표시
  • 메뉴 방식 시스템으로 사용이 쉽고 편리함.
  • 문맥 지향 온라인 도움말 지원
  • RS232 TTL 및 IrDa 1.0  인터페이스




▲ 높은 반복정밀도와 치수 정도를 얻을 수 있도록 특수 코팅된 레퍼런스 볼
    SIDSP (Sensor-Integrated Digital Signal Processing) 센서

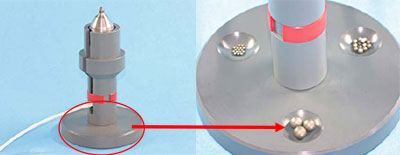

▲ 플라스틱병등을 안정적으로 측정할 수 있도록 해주는 센서 스탠드, 레퍼런스볼을 높을 수 있는 홈이 있음.



< 사  양>

모델명

MiniTest 7400 FH

MiniTest 7200 FH

측정 범위

프로브

레퍼런스 볼

측정 범위

FH 4

1.5mm

0 ~ 1.5 mm

2.5mm

0 ~ 2.5 mm

4.0mm

0 ~ 4.0 mm

FH 10

2.5mm

0 ~ 2.5 mm

4.0mm

0 ~ 4.0 mm

6.0mm

0 ~ 10..0 mm

9.0mm (옵션)

0 ~ 10.0 mm

측정 허용오차

프로브

허용 오차

FH 4

0 mm - 1.5 mm ± (3 μm + 1% of reading)

0 mm - 2.5 mm ± (5 μm + 1% of reading)

0 mm - 4.0 mm ± (10 μm + 1% of reading)

FH 10

0 mm - 2.5 mm ± (5 μm + 1% of reading)

0 mm - 4.0 mm ± (10 μm + 1% of reading)

0 mm - 6.0 mm ± (20 μm + 1% of reading)

6.0 mm - 10.0 mm ± (1.5% of reading)

0 mm - 10.0 mm ± (20 μm + 1% of reading)

작은 범위 해상도

0.1㎛ (FH4) / 0.2f㎛ (FH10)

반복 정밀도

± (1㎛ + 0.5% of reading) 이하

측정 원리

정자기 (Magnetostatic)

기록율

1, 2, 5, 10, 20 개 / 초 (선택 가능)

데이터 저장

240,000 개

100,000 개

캘리브레이션

출하시, 제로, 제로 + 4점까지

측정 단위

㎛, mm  / mils, inch

통계 표시

숫자, 추세, 히스토그램

-

인터페이스

RS232 TTL + IrDa 1.0, USB

작업 적정 온도

-10 °C - 60 °C

보관 적정 온도

–20°C to +80°C

크기 및 무게

153 mm x 89 mm x 32 mm / 310 g

전원 공급

건전지 4 x AA (LR06) 또는 전원 장치 (옵션) 90 – 240 V / 48–62 Hz

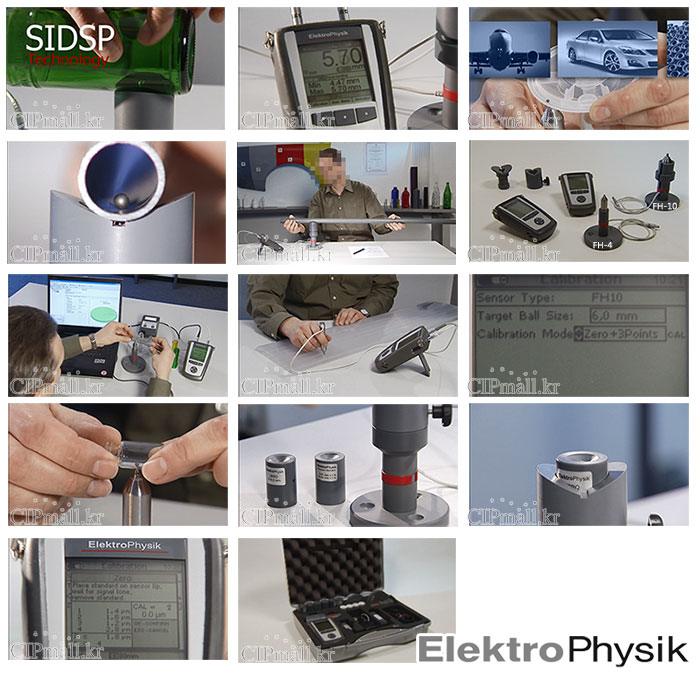

동영상을 보시려면 여기를 클릭하세요 ☞  http://www.youtube.com/watch?v=BwtIodLGucQ

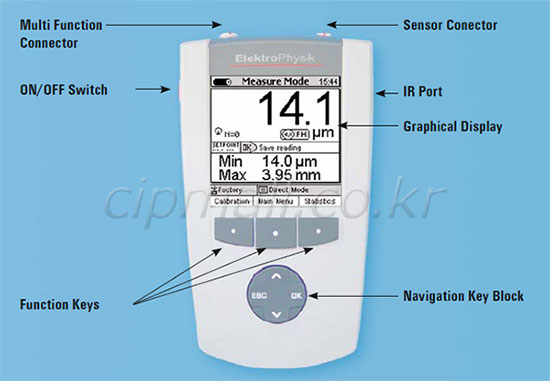

< 두께측정기 각부 명칭 >

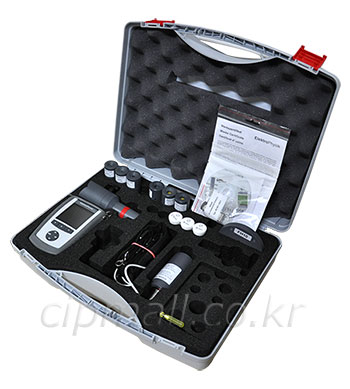

< 제품 구성 (MiniTest 7200 FH - 10인 경우 >


  • MiniTest 7200FH
  • 센서 FH-10
  • 센서 스탠드
  • 제로 마스터 2.5mm, 4mm, 6mm
  • 정밀 스탠다드 1mm, 3mm, 8mm
  • 레퍼런스 볼 2.5mm (100개), 4mm (50개), 6mm (25개)
  • 사용설명서 CD
  • MSoft 7 Professional Edition (USB)
  • 마그네틱 스크류드라이버



< 추천 악세사리 >

  • MiniPrint 7000
  • 프린터 연결 케이블
  • 급속 충전기 (NiMH용)
  • NiMH 건전지
  • 전원 장치
  • 레퍼런스 볼 세트 - 9mm 10개,   제로 마스터
  • 풋 스위치
  • 숄더백
  • 먼지 보호 커버
  • 다목적 연결 박스 (USB 케이블 포함)
  • IR/USB 변환기
  • MSoft 7000 Basic 데이터 전송 소프트웨어
  • MSoft 7000 Pro 데이터 전송 소프트웨어
  • 제조사 시험 증명서 (DIN 55350M)

   ※  납기 : 일반적으로 발주후 2 ~ 3주 이내 입니다.
