초음파코팅두께측정기 [QuintSonic 7]
비파괴, 최대5개층 동시 두께측정, SIDSP 센서, QSoft
판매가격 : 별도견적
상품코드 : QuintSonic 7
원산지 : 독일
제조사 : ElektroPhysik
브랜드 : EPK(일렉트로피직) [브랜드바로가기]
구매수량 :
제품상태 :
SNS :
※ 네이버페이 구매 시 도서산간지역의 경우 추가요금이 발생될 수 있습니다



ElektroPhysik의 정밀 기술이 집약된 혁신적인 초음파 코팅두께측정기 QuintSonic 7





ElektroPhysik의 정밀 기술이 집약된 혁신적인 초음파 코팅두께측정기 QuintSonic 7


●  개 요  ●

  • QuintSonic (퀸소닉) 7은 초음파 펄스 런타임 방식의 정밀 코팅 두께 측정기입니다.
  • 한번 작업으로 5개 층의 두께를 동시에 측정할 수 있는 비파괴 측정방식의 코팅 두께 측정기
  • 페인트, 래커, 플라스틱과 같은 광택 코팅뿐만 아니라 사실상 거의 모든 재질위의 유리, 세라믹, 금속 코팅의 두께를 측정할 수 있음.
  • GRFP, CFRP, WCP와 같은 섬유 강화 플라스틱 위의 코팅 두께를 측정할 수 있는 거의 유일무의한 혁신적 코팅 두께 측정기임.
  • QunitSonic 7만의 지능적 평가시스템으로 초음파 신호값을 1분당 40번 이상의 측정하여 측정값을 신속하게 저장해 줍니다.
  • 간단한 캘리브레이션 작업과 QuintSonic 7의 A 스크린에 측정 결과를 그패픽으로 표시함으로써 빠르게 작업할 수 있는 만능 두께측정기



●  응용 분야  ●

  • 자동차 산업 : 차 바디 / 플락스틱 및 금속 위의 단층 또는 다층 페인트 두께
  • 자동차 부품 공급 :  범퍼, 허브 캡, 피팅, 자동차 부품 위의 페인트 두께
  • 페인트 산업 : 페인트 두께가 색상에 어떤 영향을 미치는지 확인
  • 산림 산업 : 가구 래커 마감, 창틀, 쪽마루 바닥재, 악기 등
  • 선박 산업 : 벽 또는 선체 및 내장판넬의 페인트 또는 코팅 두께
  • 비행 산업/관리 : 비행기 동체 위의 페인트 두께, 비행기 내부 패널의 얇은 플라스틱 도는 금속판의 벽 두께
  • 전자 산업 : 회로판 코팅 두께, 엔트레인먼트 산업의 플라스틱 하우징
  • 유리 가공 처리 산업 : 유리 및 접합유리 (앞 유리) 위의 내화 에나멜
  • 플라스틱 가공 처리 산업 : 페인트 칠한 부분의 두께 및 벽 두께 측정
  • 기타 : 음식 포장용 복잡재료의 다층 두께 측정, 플라스틱 및 금속판의 두께 측정, 연구실 등




●  특  징  ●


  • 센서 통합 디지털 32비트 신호 처리 (SIDSP) 센서(프로브)를 장착하여 측정 신호를 빠르게 평가하며, 고정도와 높은 반복도 실현
  • 1분당 40번 이상 측정 : 시작, 1초 대기, 종료
  • 단지 5mm의 면적으로도 측정이 가능하므로, 얇고 굽어진 부분도 측정 가능
  • 코팅 두께, 확대가 가능한 A 스크린 및 직관적인 메뉴 가이드를 그래픽으로 보여줌.



● 사  양  ●


  측정 원리   초음파 펄스 런-타임 방식
  측정범위/분해능/정도

번호

범위

분해능

정도

1

356㎛

0.25㎛

0.25㎛

2

890㎛

0.5㎛

0.5㎛

3

1,900㎛

1㎛

1㎛

4

3,900㎛

2㎛

2㎛

5

7,500㎛

4㎛

4㎛

 (모든 층에서 2,735m/s 초음파 속도)

  최소 층 두께

 약 10㎛ (층 내의 초음파 속도에 따라 다름)

  레이어 수   1회 작업시 최대 5개 층 까지
  측정 주기   약 1s
  측정 면적   Ø 5mm / Ø 0.2"
  접촉 면적

  Ø 10mm / Ø 0.4"

  최소 곡면 면적   볼록 : 50 mm / 2"
  측정 시리즈 수   300
  측정값 저장   250,000개
  측정 단위   ㎛, mm, mils
  캘리브레이션   최대 5개 층까지 음속 캘리브레이션
  통계   N (측정 수)
  Minimum (최소)
  Maxium (최대)
  Average (평균)
  Standard deviation 표준 편차
  Coefficient of variation (변동 계수)
  Block statistics (블록 통계, 사용자 조절 가능)
  히스토그램
  추세
  인터페이스   적외선 (IrDA 1.0)
  USB
  RS232C (옵션, 추가 아답터 케이블 이용)
  표준 규격   DIN EN ISO 2808
  신호 처리   SIDSP (Sensor Integrated digital 32-bit signal processing)
  작동 온도

  5 °C ~ 50 °C

  저장 온도

  - 10 °C ~ 50 °C

  전원 공급   AA x 4개 / ㅣLR06
  90 ~ 240V AC / 48 - 62Hz
  치  수

  측정기 : 153 x 89 x 32mm
  센서 : Ø 25 x 60mm

  무  게   측정기 310g / 센서 80g / 케이블 30g



● 측정 방법  ●

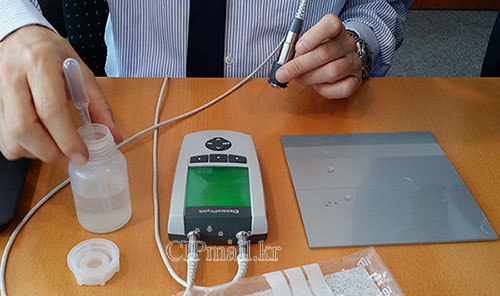

  • 커플링제로 깨끗한 물 (증류수 권장)이나 글리세린 또는 결합젤을 사용하여 표면에 떨어뜨린 후 측정 표면에
    센서 (프로브)를 직각으로 내려 접촉함으로써 측정 가능

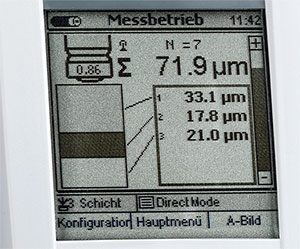

▲  화면 캡처 : 3층 시스템

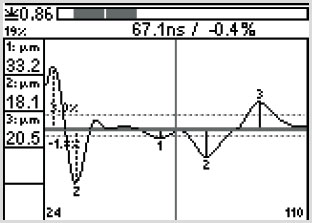

측정값 스크린에 표시


초음파두께측정기 QuintSonic 동영상 보러 가기 ☞ http://www.youtube.com/watch?v=7ruTqK9nIxY
(  ** 동영상은 QuintSonic7 이전 버전입니다.)

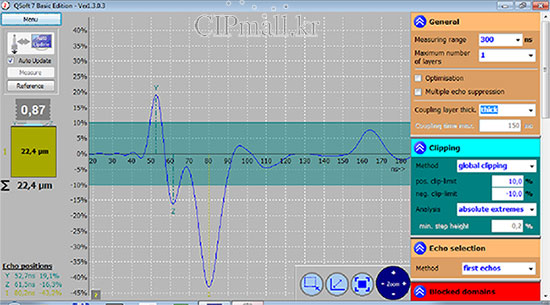

● 측정 소프트웨어 QSoft Basic  ●





● 구성품  ●

  • 초음파 코팅 두께측정기 QuintSonic 7, 센서, 휴대용 케이스
  • 소프트웨어 QSoft Basic
  • 사용 설명서 CD
  • 2개 x 100ml 결합제 (젤, 글리세린)
  • 단층 표준 샘플
  • USB 어댑터 케이블
  • 4개 x AA 건전지



● 옵션 악세사리  ●

  • 데이터 프린터 MiniPrint 7000
  • NiMH 건전지용고속 충전기
  • 주 전원 장치
  • 숄더 백
  • 포지셔닝 장치, 어깨 끈 및 고무 덮게
  • 주전원 장치, 풋 스위치, 경보기, 헤드폰, RS232 어댑터 케이블을 연결할 수 있는 USB 케이블 및 다용도 연결 박스
  • QSoft 전문 데이터 관리 소프트웨어
  • IrDA / USB 컨버터

   ※  납기 : 일반적으로 발주후 2 ~ 3주 이내 입니다.
