조도측정기 SJ-310 [178-570-01K]
0.75mN
소비자가격 :
5,930,760원↓
판매가격 : 0원 (VAT 포함)
포인트 : 0
상품코드 : M178-570-01K
원산지 : 일본
제조사 : MITUTOYO
브랜드 : Mitutoyo(미쓰도요) [브랜드바로가기]
구매수량 :
SNS :
총 금액 :
※ 네이버페이 구매 시 도서산간지역의 경우 추가요금이 발생될 수 있습니다



[특징버튼]




대형 컬러 그래픽 LCD

: 대형 컬러 LCD 터치 스크린을 탑재하여 뛰어난 가독성과 직관적인 디스플레이를 제공합니다. 또한, 백라이트를 채용하여 어두운 환경에서의 가시성을 향상시켰습니다. 내장된 프린터로 측정결과를 그 자리에서 인쇄 할 수 있습니다.

내장 메모리

:

연산 처리부의 내장메모리에 측정조건을 10건까지 저장할 수 있습니다.

메모리 카드(옵션)에 대응

:

메모리 카드의 채용으로 대량의 측정 데이터나 측정조건을 추가 메모리에 저장할 수 있으며, 10개의 최근 측정 데이터를 자동으로 저장할 수 있는편리한 기능을 사용할 수 있습니다. (트레이스 10)

다국적 언어 대응 :

표시 언어는 16개국 언어에 대응하며, 변환이 가능합니다.

스타일러스 알람기능 :

측정 누적 거리가 미리 지정한 『한계값』 넘음을 알려줍니다.

(특허 출원중: 일본, 미국, 유럽)



*기존모델에 비해 충전 시간이 약 1/4가량 단축 되었고, 완충 시, 약 2.5배 늘어난 측정 횟수를 실현합니다.

*검출기는 하이트게이지 아답터와 같은 옵션 악세서리와 결합하여 벽면이나 상향 등 다양한 자세와 설정에서 측정을 할 수 있습니다.



다양한 규격에 대응

:

JIS (JIS-B0601-2001, JIS-B0601-1994, JIS B0601-1982), VDA, ISO-1997, AMSI의 각 조도 규격에 대응합니다.

평가곡선 등의 곡면 표시 기능

:

측정 결과 표시기능과 더불어, 구간 마다의 측정 결과 및 평가곡선, 부하곡선, 진폭분포곡선을 표시합니다.

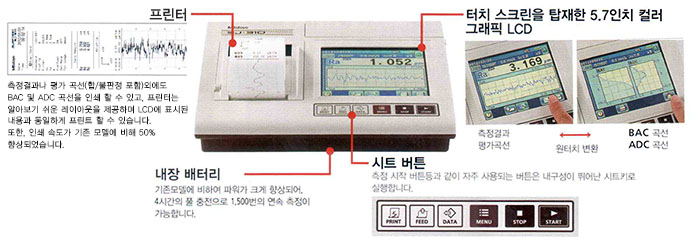

*가독성이 뛰어난 대형 5.7인치의 컬러 그래픽 터치 스크린 LCD를 탑재하였으며, 터치 패널 표시화면에서 아이콘 선택을 선택할 수 있어 직관적이고 간편한 조작성을 제공합니다. 또한 고속 프린터를 내장하여, 측정부터 측정결과 인쇄까지 버튼 하나로(시작버튼) 실시할 수 있습니다.
- 터치 패널 표시화면: 텍스트 표시도 선택할 수 있습니다.
*검출기는 하이트게이지 아답터와 같은 옵션 악세서리와 결합하여 벽면이나 상향 등 다양한 자세와 설정에서 측정을 할 수 있습니다.

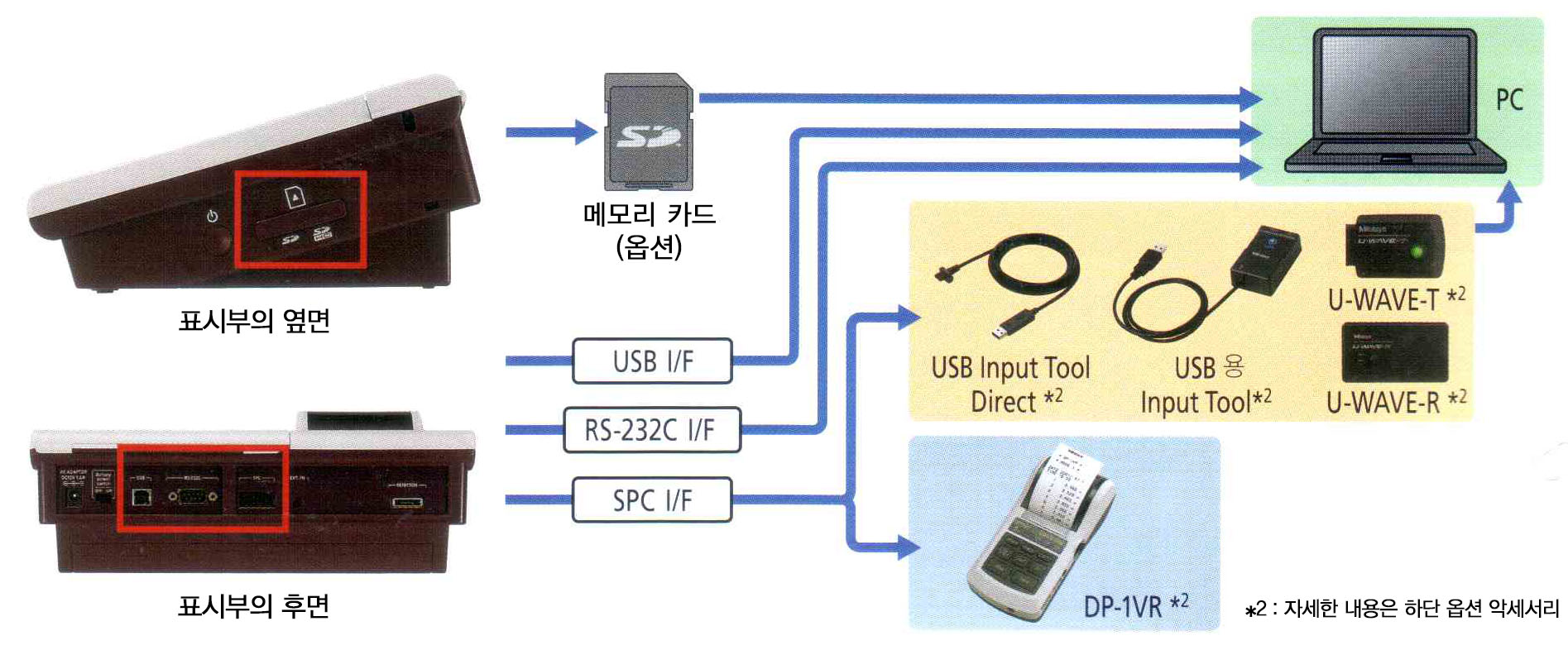

*파라미터의 재계산 및 측정결과를 텍스트 형식으로 메모리 카드에 저장해 이를 시판하는 PC의 스프레드시트 프로그램으로 내보낼 수 있습니다. 또한 USB로 PC에 연결하여 측정 및 조건 수정부터 검사 성적서 발행까지 모든 것을 수행할 수 있습니다.



부호

표준 구동 타입

검출기 퇴피 타입

횡구동 타입

Model No.

SJ-310 (0.75mN타입)

SJ-310
(4mN타입)

SJ-310 (0.75mN타입)

SJ-310
(4mN타입)

SJ-310
(0.75mN타입)

SJ-310
(4mN타입)

Order No.

mm

178-570-01

178-570-02

178-572-01

178-572-02

178-574-01

178-574-02

측정범위

X 축

16.0 mm

5.6mm

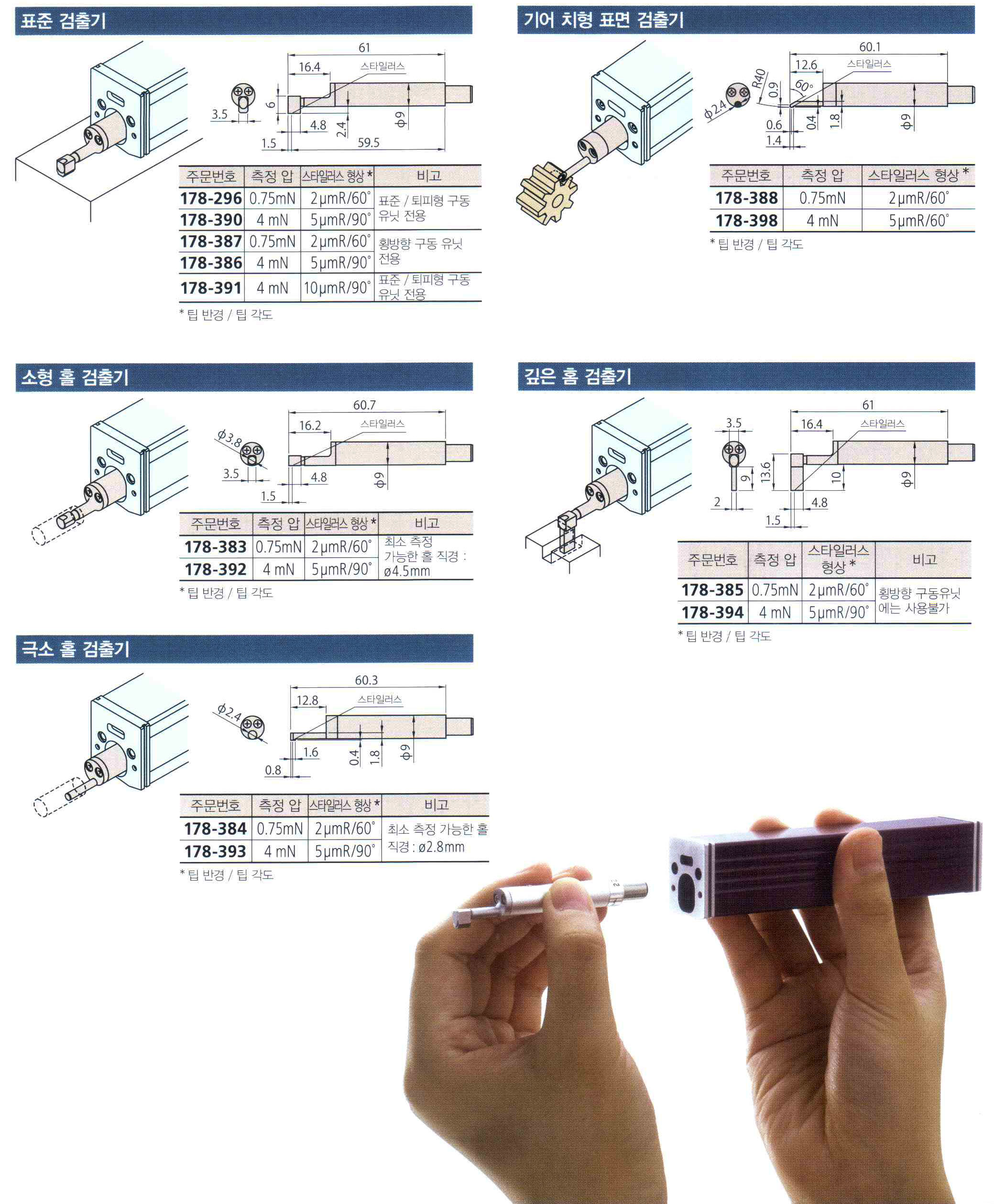

검출부

범위

360µm / 0.02µm
100µm / 0.006µm
25µm / 0.002µm

범위/분해능
측정 속도

측정 시 : 0.25mm/s, 0.5mm/s, 0.75mm/s, 리턴 시 : 1mm/s

측정력 / 스타일러스 팁 형식

0.75mN 타입 : 0.75mN / 2µmR 60˚, 4mN 타입 : 4mN / 5µmR 90˚

스키드 압

400mN 이하

대응 규격

JIS’82, JIS’94, JIS’01, ISO'97, ANSI, VDA

평가 곡선

단면곡선, 조도곡선, DF 곡선, R-모티브, W-모티브

파라미터

Ra, Rc, Ry, Rz, Rq, Rt, Rmax (1), Rp, Rv, R3z, Rsk, Rku, Rc, RPc, Rsm, Rz1max (2), S, HSC, Rppi, RzJIS (3), RΔa, RΔq, Rlr, Rmr, Rmr(c), Rδc, Rk, Rpk, Rvk, Mr1, Mr2, A1, A2, Vo, λa, λq, Lo, Rpm, tp (4), Htp (4), R, Rx, AR, W, AW, Wx, Wte, 커스터마이즈 가능

해석 그래프

부하곡선, 진폭분포곡선

필터

Gaussian, 2CR75, PC75

컷 오브 값

λ c

0.08, 0.25, 0.8, 2.5, 8mm

λ s (5)

2.5, 8µm

기준 길이

0.08, 0.25, 0.8, 2.5, 8mm

구간 수

x1, x2, x3, x4, x5, x6, x7, x8, x9, x10,
 임의 (0.3 ~ 16.0mm : 0.01mm 간격)

x1, x2, x3, x4, x5, x6, x7, x8, x9, x10, 임의 (0.3 ~ 5.6mm : 0.01mm 간격)

LCD 치수

117.8 x 88.2mm

표시 언어

일본어, 영어, 독일어, 프랑스어, 이탈리아어, 포르투갈어, 한국어, 중국어(번체/간체), 체코어,
폴란드어, 헝가리어, 터키어, 스웨덴어, 네덜란드어

측정결과 표시

1단 표시 : 측정결과만 표시
4단 표시 : 복수의 측정결과 표시
파형 표시 : 측정결과와 평가곡선을 표시
트레이스 표시 : 동일한 파라미터를 사용한 10개의 최근 측정결과

인쇄 기능

측정조건 / 측정결과 / 합·불 판정결과 / 구간마다의 측정결과 / 평가곡선
부하곡선 / 진폭분포곡선 / 환경설정항목

외부 출력 기능

USB I/F, 디지매틱 출력, RS-232C I/F, 외부 SW I/F

기능

커스터마이즈

계산과 표시를 위해 원하는 파라미터를 선택할 수 있음

합/불판정 (6)

최대값 룰/16%룰/평균값 룰/표준편차 (1σ, 2σ, 3σ)

측정조건의 저장

전원 OFF시 조건 저장

저장기능

내부 메모리 : 측정조건(10건)
메모리 카드(옵션) : 측정조건 500건, 측정 데이터 10000건, 텍스트파일 10000건, 통계 테이터 500건,
기기설정 백업(1건), 10개의 최근 트레이스(트레이스 10)

교정

수치 입력에 의한 자동 교정방식 / 복수회측정(최대 12회)에 따른 평균 교정방식

절전 기능

오토 슬립 기능 (30-600초) (7)

전원

두 가지 방식의 전원 공급 : 내장 메모리 (충전이 가능한 Ni-MH배터리) 및 AC어댑터
*충전시간 : 약 4시간 (주위 온도에 따라 다른 경우가 있음)
*측정 가능 횟수 : 약 1500회 (사용 조건, 환경 등에 따라 다른 경우가 있음)

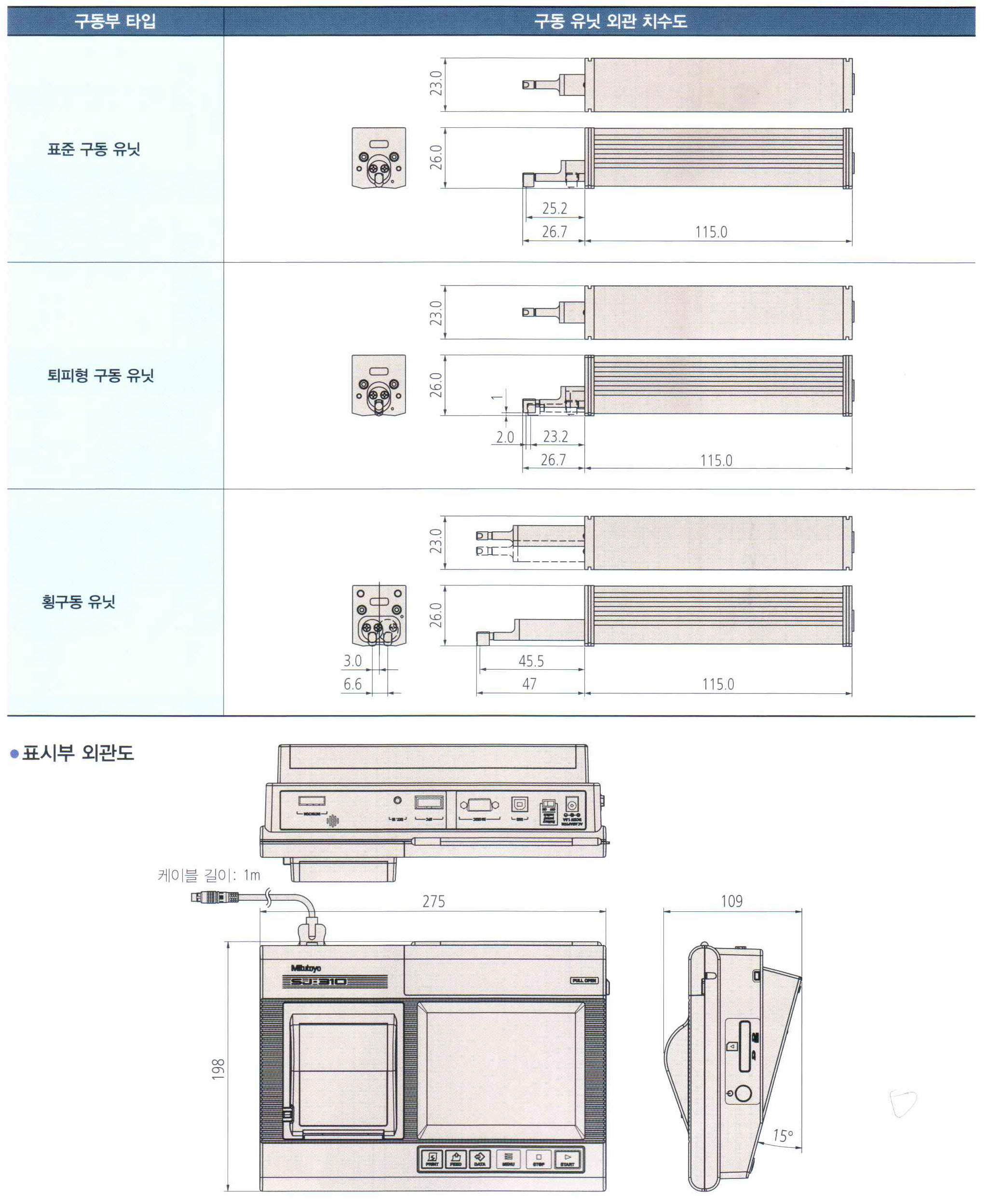

외관 치수
(W x D x H)

표시부

275 x 109 x 198mm

구동부

115 x 23 x 26.7mm

무게

약 1.8kg (표시부 + 구동부 + 표준 검출기)

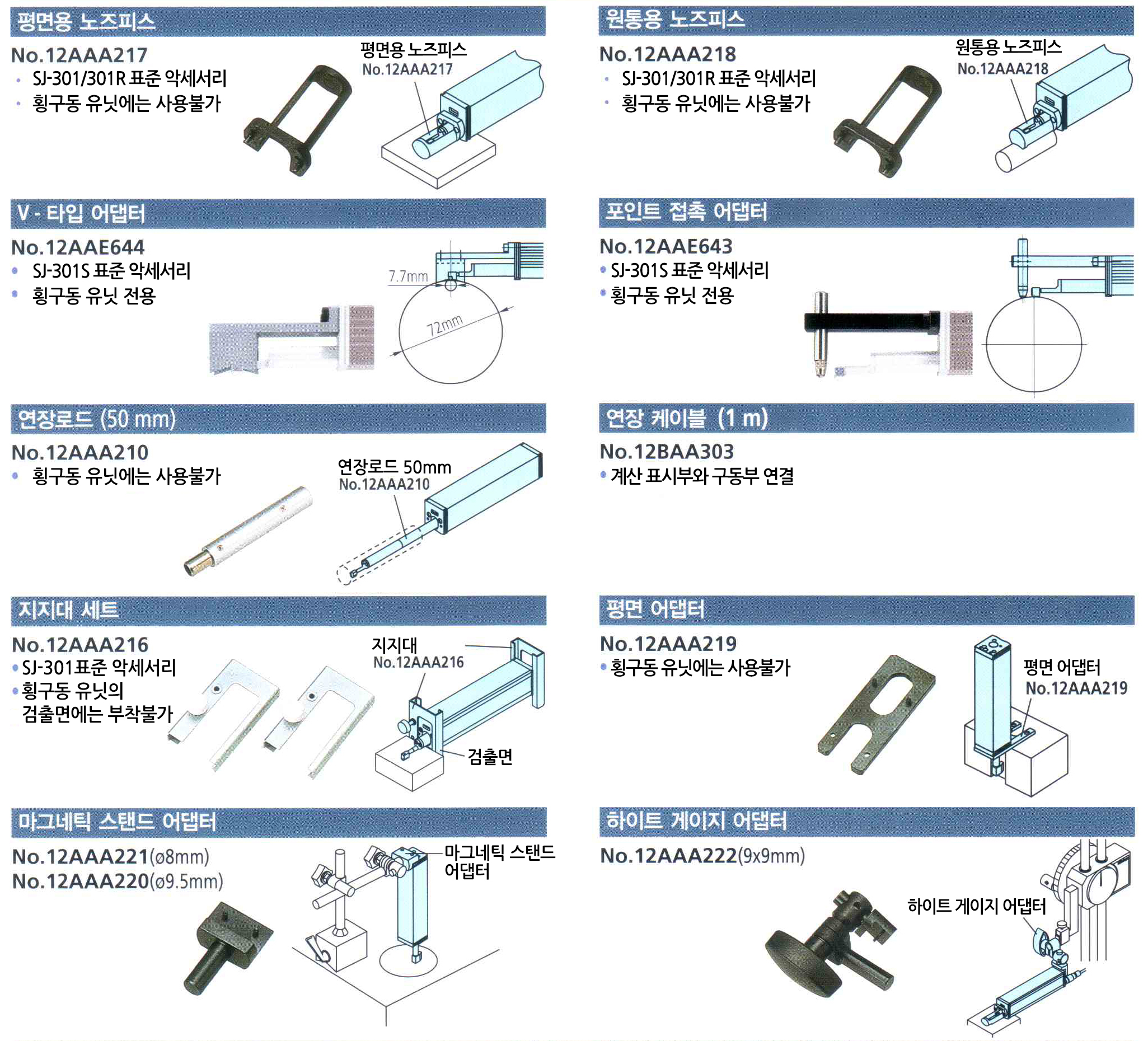

표준 악세서리 (기본)

12AAM475  접속 케이블 (8)
12AAA217   평면용 노즈피스

12AAA218   원통용 노즈피스
12AAA216   지지대
12BAK700   교정대
12BAG834   스타일러스 펜
12BAL402    디스플레이 보호시트
270732        프린트용지 (5개)
12BAL400    휴대 케이스
조도참조시편 (Ra3µm), AC 어댑터, Philips 스크류드라이버, 스타일러스 펜용 스트랩, 취급설명서, 원시트 매뉴얼, 보증서

12AAM475   접속 케이블 (8)
12AAE643    포인트 접촉 어댑터
12AAE644    V 타입 어댑터
12BAK700    교정대
12BAG834    스타일러스 펜
12BAL402     디스플레이 보호시트
270732         프린트용지 (5개)
12BAL400     휴대 케이스
조도참조시편 (Ra1µm), AC 어댑터, Philips 스크류드라이버, 스타일러스 펜용 스트랩, 취급설명서, 원시트 매뉴얼, 보증서

                 (1) : VDA/ANSI/JIS'82 에만 대응

              (2) : JIS'97 에만 대응

              (3) : JIS'01 에만 대응

              (4) : ANSI 에만 대응

              (5) : 선택된 대응표준에 따라 λ s로 변환이 불가능 할 수 있습니다.

              (6) : ANSI 평균치 룰만 가능합니다. VDA에서 16% 룰은 선택할 수 없습니다.

              (7) : AC 어댑터 사용 시, 오토 슬립기능은 사용할 수 없습니다.

              (8) : 표시부와 구동부의 연결용입니다.

              AC라인 전압을 나타내기 위해서 다음 기호를 주문번호에 추가합니다. (예 : 178-570-01A)
              120V에 대해서는 A, 100V에 대해서는 C, 230V에 대해서는 D, 230V에 대해서는 E(영국),
              220V에 대해서는 DC(중국),
              220v에 대해서는 K(한국)







(옵션 악세서리 영역을 클릭하시면 해당 페이지로 넘어갑니다.)

*같은 형태의 반복 측정 시, 또는 측정물의 측정이 어려운 부분에 대한 측정 설정을 용이하게 하여 측정효율을 향상시킵니다.

원통물 축방향 측정 어터치먼트

슬라이더 터치먼트

내경 터치먼트

No. 178-033
원통물 직경에 맞춰 V폭을 조정하여 작은 직경에서 큰 직경의 축방향 측정을 쉽게 할 수 있습니다.

∴대응 직경:
Ø5 ~ 150mm

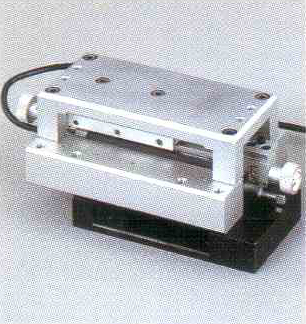

No. 178-034
압흔이나 단차가 있어서 구동 유닛을 장착하기 까다로운 평면을 측정시, 유용합니다.
마그네틱 타입의 설치대와 함께 사용하여 용이함을 더욱 향상시킬 수 있습니다.
(옵션:No.12AAA910)

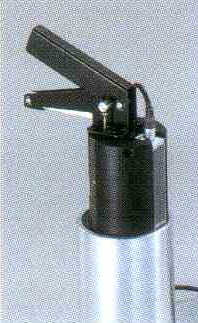

No. 178-035
실린더 블록의 보어와 같은 작은 홀 측정시에 위력을 발휘합니다.

∴대응 직경:
Ø75 ~ Ø95mm
∴대응 깊이:
30 ~ 135mm





(옵션 악세서리 넘버 영역을 클릭하시면 해당 페이지로 넘어갑니다.)

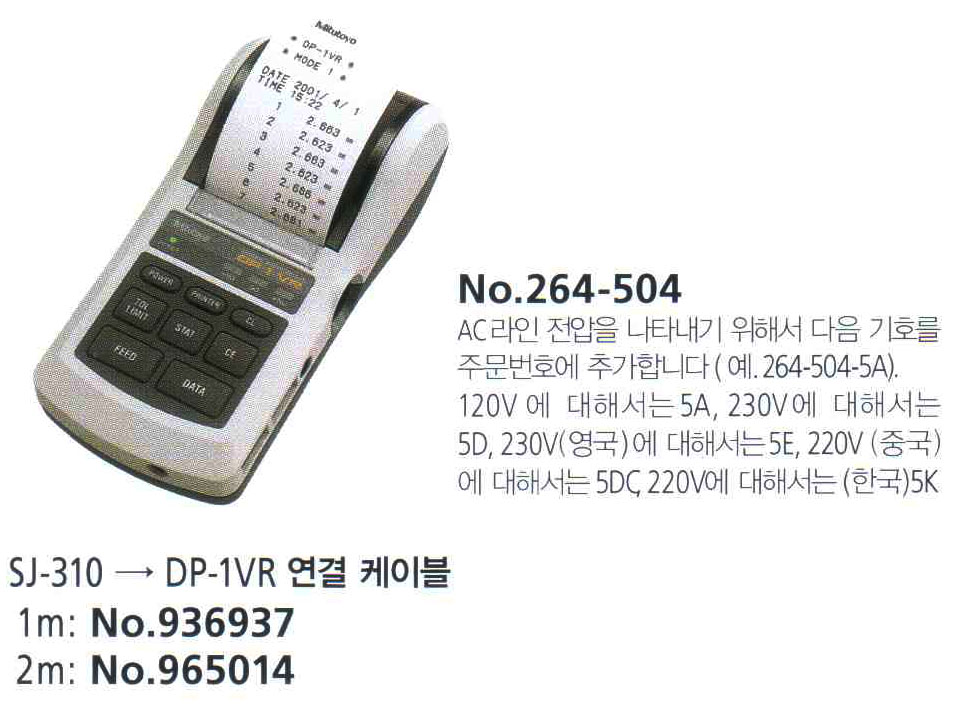

*Surftest SJ-310의 디지매틱 출력을 위해 프린터에 연결하여 측정결과의 인쇄, 다양한 통계 분석, 히스토그램 또는 D차트의 작성, X-R 컨트롤 차트를 위한 복잡한 작업을 수행 할 수 있습니다.

    *이 유닛은 USB 연결로 Surftest SJ-310 측정결과 (SPC 출력)를 PC의 상용 스프레드시트로 내보낼 수 있게 해줍니다.원터치 기능을 사용하여 측정결과(값)를 스트레드시트 소프트웨어의 셀 안에 입력 할 수 있습니다.

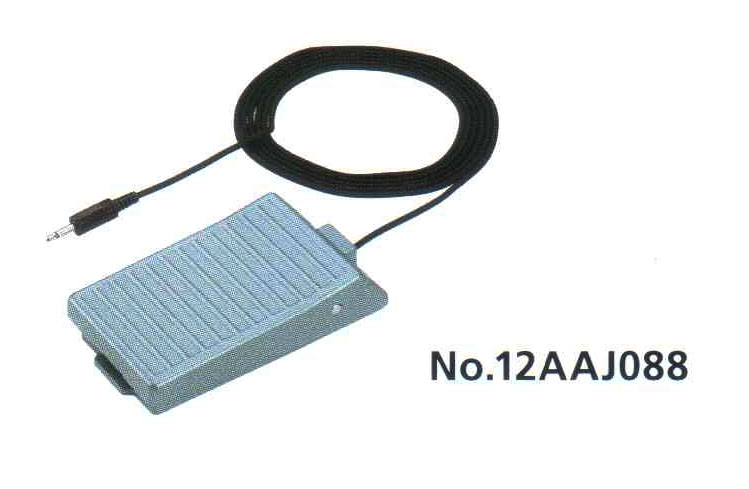

*측정 스타트를 대체하는 풋 스위치입니다.동일한 측정물을 지그나 기타 고정물 등을이용해 반복 측정 시, 매우 편리합니다.
    *이 유닛은 무선으로 Surftest SJ-310의 측정결과를 상용의 PC 스프레드시트로 읽어올 수 있도록 합니다.원터치 기능을 사용하여 측정결과(값)를 스프레드시트 소프트웨어의 셀 안에 입력 할 수 있습니다.

  • 프린트 용지 (5롤)

  • 내구성 프린트 용지 (5롤)

  • 터치 스크린 보호 시트 (10장)

  • 메모리카드 (2GB)

  • 연결 케이블 (RS-232C용)

NO. 270732NO

NO.12AAA876NO

NO.12AAN040NO

NO.12AAL069NO

NO.12AAA882

*micro SD 카드 (SD 카드에 변환 어답터 부착)
