#Mitutoyo미쓰도요
#조도측정기_CNC
조도측정기 SV-C3000CNC [525-524-2]
200mm/200mm
판매가격 : 별도견적문의
상품코드 : M525-524-2
카카오톡 채널추가-씨아이피몰카카오톡 채팅상담-씨아이피몰
원산지 : 일본
제조사 : MITUTOYO
브랜드 : Mitutoyo(미쓰도요) [브랜드바로가기]
구매수량 :
SNS :
※ 네이버페이 구매 시 도서산간지역의 경우 추가요금이 발생될 수 있습니다



디지매틱 하이트 게이지

Formtracer Extreme SV-C3000CNC/SV-C4000CNC

525 시리즈 - CNC 조도 / 곽 형상 측정기





[특징]

 * 표면 조도와 형상 윤곽의 측정을 가능하게 하는 고정도의 CNC 표면 조도 /  형상 측정기이다.

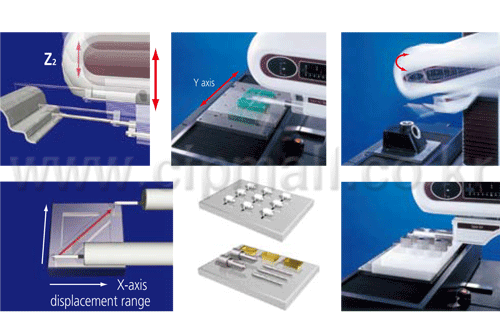

 * 각 축은 최대 200mm/s의 최대 구동 속도를 갖는다. 이는 고속 위치 결정을 가능하게 하여 다수 프로파일 / 다수 측정물 측정작업의 처리량을 크게 늘릴 수 있다.

 * α축이 있는 모델에서는, 드라이브 유닛을 파워틸팅하여, 경사면에 대한 연속 측정이 가능하다.

 * Y축 테이블 모델에서는 Y축 방향에서 위치 결정을 하여 복수 측정물에 대한 측정 범위를 확대할 수 있다.

 * SV-C4000 시리즈의 윤곽 드라이브 유닛에는 Z1 축에서 탁월한 좁은 / 넓은 범위 정확도와 분해능을 제공하는 레이저 홀로 게이지 검출기가 장착되어 있다.

 * X 및 Y축 방향에서 2축 동시 제어로 경사면 측정이 가능하다.

 * 윤곽 검출기를 조도 검출기와 교체시 검출기 자체만 교환하면 된다. (케이블 교환 불필요)

* 검출기 유닛에 충돌 방지 안전 장치를 장착하여, 본체가 측정물 또는 지그와 충돌하는 경우, 검출기 유닛이 자동으로 정지하도록 한다.

 * 사용이 편리한 원격 리모트 박스가 있어, 두 개의 조이스틱을 이용해 필요한 축을 선택하고 선택된 축으로 자유롭게 이동 할 수 있다. 현재 선택 된 축은 키 상부의 아이콘을 통해 쉽게 확인할 수 있다.

 * 데이터 처리 / 분석 부분과의 통신은 USB를 통해 이루어진다.







[사양]



모델번호

SV-C3000CNC

주문번호(mm)

525-524-2

X축 측정범위

200mm

Z2-축 수직 이동

300mm

Y 축 테이블 유닛

설치됨

α-축 유닛

설치됨

그라나이트 베이스 크기(WxD)

750 x 600mm

치수 (본체, WxDxH)

800 x 651 x 1000mm

무게 (본체)

240kg





[제품사진]



[상세 이미지]



[테크니컬 데이터 공통]



 * 베이스 크기 (W x H): 750 x 600mm

 * 베이스 재질: 그라나이트

 * 무게: 240kg, 250kg (하이컬럼 타입)

 * 공급 전원: 100 - 240VAC ±10%, 50/60HZ

 * 소비 전력: 500W (본체만)

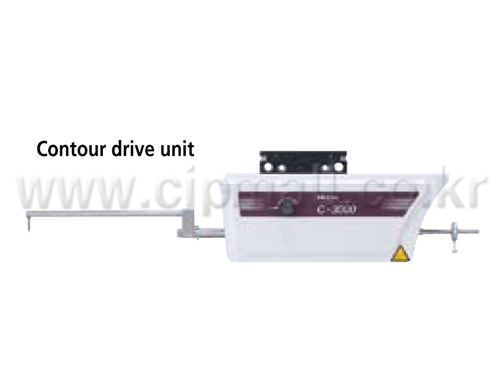

[테크니컬 데이터: 윤곽 형상 측정]



 * X 축
   측정범위: 200mm
   분해능: 0.05㎛
   측정 방식: 반사 타입 리니어 엔코더
   구동 속도: 200mm/s (최대 CNC), 0 - 60mm/s (조이스틱)
   측정 속도: 0.02 - 2mm/s
   측정 방향: 전진 / 후진
   진직도: 2㎛ / 200mm *수평 방향에서의 X축의 경우
   지시 정도(20℃ 인 경우): ±(1+4L/200)㎛, ±(0.8+4L/200)㎛
   경사 범위: -45˚ ~ +10˚
   분해능: 0.000225˚
   회전속도: 1rpm

 * Z2 축 (컬럼)
   컬럼 이동 범위: 300mm 또는 500mm
   분해능: 0.05㎛
   측정 방식: 반사 타입 리니어 엔코더
   구동 속도: 200mm/s (최대,CNC) / 0 - 60mm/s (조이스틱)

 * Z1 축 (검출기 유닛)
   측정범위: ±25mm
   분해능: 0.2㎛(SV-3000CNC), 0.05㎛, (SV-C4000CNC)
   측정방식: 리니어 엔코더 (SV-C3000CNC)
   레이저 홀로 게이지 (SV-C4000CNC)
   지시정도(20℃인 경우): ±(2+I4HI/100)㎛ (SV-C3000CNC), ±(0.8+l0.5Hl/25)㎛ (SV-C4000CNC)
   스타일러스 상 / 하 조작: 원호 이동
   스타일러스 면: 하향
   측정압: 30mN
   추종각도: 상승:70˚, 하강:70˚ (부속의 표준 스타일러스를 사용하며 표면 조도에 따라 달라짐)

 * 스타일러스 팁 반경: 25㎛, 카바이드 팁

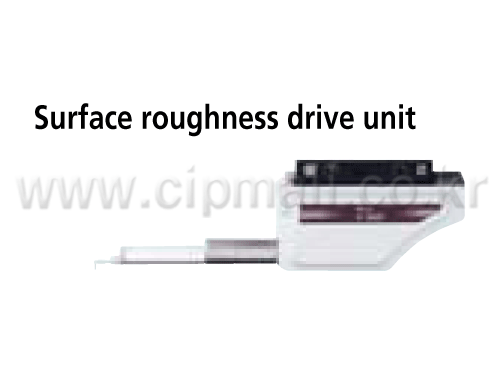

[테크니컬 데이터: 표면 조도 측정]



 * X1 축
   측정범위: 200mm
   분해능: 0.05㎛
   측정 방식: 반사 타입 리니어 엔코더
   구동 속도: 200mm/s (최대 CNC), 0 - 60mm/s (조이스틱)
   측정 속도: 0.02 - 2mm/s
   진직도: 0.5㎛ / 200mm

 * α 축
   경사 범위: -45˚ - +10˚
   분해능: 0.05㎛
   측정 방식: 반사 타입 리니어 엔코더
   구동 속도: 200mm/s (최대 CNC), 0 - 60mm/s (조이스틱)

 * 검출기(옵션)
   범위 / 분해능: 800㎛ / 0.01㎛, 80㎛ / 0.001㎛, 8㎛ / 0.001㎛ (옵션 스타일러스를 사용하면 최대 2400㎛)
   측정압: 4mN 또는 0.75mN (저측정력 타입)
   스타일러스 팁: 다이아몬드, 90˚ / 5㎛R (60˚ / 20㎛R: 저측정력 타입)
   검출 방식: 차동 인덕턴스





[옵션 소프트웨어]

 * FORMTRACEPAK V5

  효율적인 측정 자동화 목적으로 옵션인 모터 구동 Y 축 테이블과 회전 테이블을 제어할 수 있게 해준다. 표면 조도 데이터에 근거한 단차, 각도, 피치, 영역 및 기타 특성의 분석을 가능하게 하는 윤곽 평가도 실시할 수 있다. 또한 특정 요구에 맞는 인쇄 포맷을 설정함으로서 독자적인 검사 성적서를 작성할 수 있다.



[옵션 악세서리]

 * 방진 테이블

 * 진동 차단 메커니즘: 격판 에어 스프링

 * 고유 진동수: 2.5 - 3.5Hz

 * 충격완화 메커니즘: 오리피스

 * 레벨링 메커니즘: 기계 벨브로 자동 제어

 * 공기 압: 0.4Mpa

 * 허용 하중 중량: 350kg

 * 치수 (W x D x H): 1000 x 895 x 715mm

 * 무게: 315kg

  Y축 테이블 유닛

 * 측정범위: 200mm

 * 최소 눈금: 0.05㎛

 * 스케일 유닛: 반사 타입 리니어 엔코더

 * 구동 속도: 200mm/s (최대 CNC) / 0 - 60mm/s (조이스틱)

 * 최대 하중 중량: 20kg

 * 진직도: 0.5㎛ / 200mm

 * 지시 정도 (20℃인 경우): ±(2+2L/100)㎛, 윤곽 모드
                                        L: 구동길이(mm)

 * 테이블 크기: 200 x 200mm

 * 치수 (W x D x H): 320 x 646 x 105mm

 * 무게: 35kg
