#SUNNYSOPTOP써니쏩톱
#정립형금속현미경

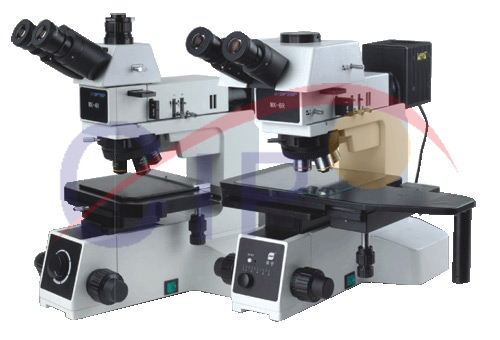

금속현미경 (정립상) [MX6RT-100X]
삼안헤드, 접안 10X, 대물 무한 5/10/20/50/100X, 반사/투과조명, DIC, 편광
판매가격 : 별도견적
상품코드 : MX6RT-100X
카카오톡 채널추가-씨아이피몰카카오톡 채팅상담-씨아이피몰
원산지 : -
제조사 : SUNNY(SOPTOP)
브랜드 : SUNNY [브랜드바로가기]
구매수량 :
SNS :
※ 네이버페이 구매 시 도서산간지역의 경우 추가요금이 발생될 수 있습니다










■ 개 요

- 인체공학적 디자인으로 사용자가 쉽게 조작할 수 있음
- 다양한 관찰물을 선명하고 뚜렷하게 이미지를 볼 수 있음
- Semi-apochromatic 기술 적용한 대물렌즈
- 여러 종류의 악세사리를 제공함으로써 다양한 욕구를
만족시키고 정밀 기계 구조를 가졌음
- 금속 관찰 전용의 세련된 디자인으로 거리가 길어짐
- XY이동거리 : 105mm ~ 158mm




■ 다양한 관찰 방법

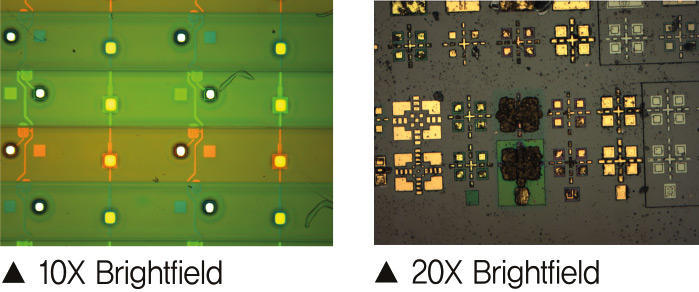

명시야 관찰 (반사 조명)

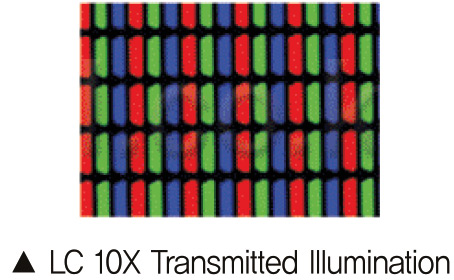

명시야 관찰 (투과 조명)

- Kohler(퀄러) 반사 조명, 작업거리가 길어진
무한 평면 무색수차 금속 대물렌즈로 낮은 배율에서
높은 배율까지 선명하고 굴곡이 없는 이미지를 볼 수 있습니다.

- 5W의 고성능 LED, N.A 0.5 집광렌즈로
LCD나 부품의 가장자리를 관찰할 수 있습니다.
- 반사조명 및 투과조명을 독립적으로 사용하거나
함께 사용할 수 있습니다.

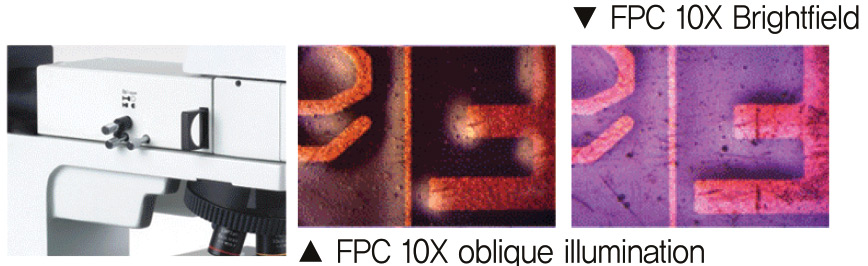

Oblique 조명





편광 측정

- Oblique 조명을 사옹하면 다른 재질의 샘플 표면을
실체 이미지로 볼 수 있으며, 관찰물의
명암 및 시각적 효과를 향상시켜줍니다.
- Oblique 조명은 MX-4R에만 가능합니다.

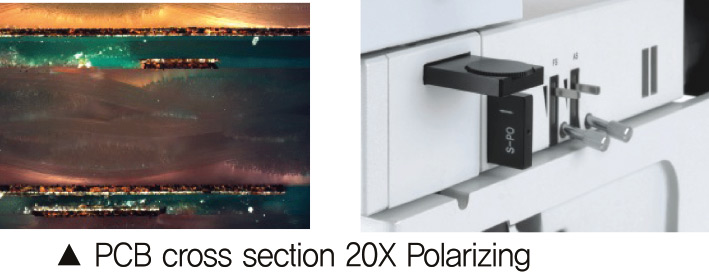

- 2개의 편광장치 즉 편광자 (Polarizer)와
검광자(Analyzer)를 조명부에 삽입하면
편광 측정이 가능합니다.
- 정타입 및 360도 회전 타입의 검광자 옵션 선택 가능

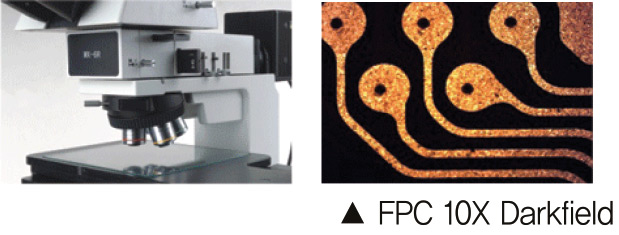

암시야 관찰





DIC 관찰

- 암시야 관찰 기능을 가진 MX-6R의 전환스위치를
암시야로 이동시켜서 스크래치나 불순물, 기타 샘플 표면의
작은 결함도 관찰할 수 있습니다.

- 직교성 편광을 기준으로 DIC 관찰에 맞는
Normarski DIC 프리즘을 삽입합니다.
- 완벽한 미분 간섭 결과를 얻을 수 있으며,
고배율에서도 같은 결과를 얻을 수 있습니다.



■ 제품 특징


넓직한 제물대로 이동범위가 넓어졌습니다.


- 4" / 6"의 재물대로 웨이퍼(Wafer) 또는 FPD 검사,
소형 샘플의 배열 검사 등에 적합 합니다.
- MX-4R : 4" 재물대, 이동범위 105mm X 105mm
- MX-6R : 6" 재물대, 반사 조명 이동범위 158mm X 158mm,
투과 조명 이동범위 100mm X 100mm,
클러치 핸들 장착으로 빠르게 이동 가능
- MX시리즈의 재물대는 재물대 어댑터를 이용하여
다른 재물대로 교체 가능합니다.

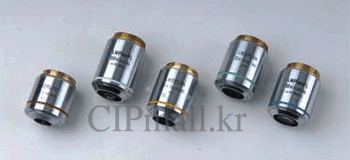

대물렌즈의 작업 거리가 길어졌습니다.


- 작업거리가 길어진 금속 관찰 전용 대물렌즈로
새롭게 디자인되었습니다.
- Semi-apochromaric (색 수차 및 구면 수차를 없앰)과 다층 광대역
코팅 기술을 사용하여, 이미지가 선명하며 색상이 자연스럽고 밝게 보입니다.
- 배율 / 작업거리 : 50X / 7.8mm, 100X / 2.1mm
- 5X, 10X, 20 대물렌즈로 DIC (Differential interference contrast,
미분 간섭 대비) 간섭 가능합니다.
- 명시야 / 암시야 대물렌즈는 MX-6R에서 사용 가능하며, 암시야 조명의
밝기는 기존 것보다 두 배 이상 밝습니다.

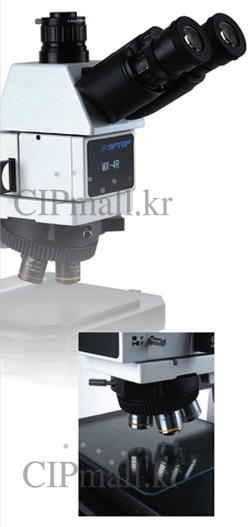

고성능 회전판


- 정밀 베어링 시스템을 갖춘 회전판은 편안하며, 정밀도 및 동심도가
우수합니다. (옵션으로 다른 종류의 회전판 선택 가능)
- PI103C5 : 5공 명시야 회전판 (MX-4R용)
- PI103C5I : 5공 명시야 회전판 및 DIC 프리즘 슬롯 (MX-4R용)
- PI103C5BD : 5공 명시야/암시야 회전판 (MX-6R용)
- PI103CSBDI : 5공 명시야/암시야 회전판 및 DIC 프리즘 슬롯 (MX-6R용)




광폭 시야의 Gemel 삼안 헤드


-
MXETH25R : 정립식 Gemel 삼안헤드, 관찰물과 이미지의 방향이
일치하며, 이동 방향도 동일함, 관찰과 조작이 쉬움.  6" 재물대에 사용.

-
MX4RTH30R : Gemel 삼안 헤드, 4" 재물대에 사용
- MXETH25R, MX4RTH30R : MX 시리즈에 보편적으로 사용




안전하고 안정적인 본체 구조


- 전문 분야에 적합한 현미경 구조로, 중심이 낮게 위치해 있으며
반복성과 안정성이 높은 금속으로 만들어져.  방진 및 이미지의
안정성을 높여줍니다.
- 미동 및 조동 조절 손잡이가 양쪽에 사용이 편리하도록 낮은 곳에
위치하고 있으며, 90 ~ 240V 까지 사용 가능합니다.
- 완벽한 쿨링 시스템으로 과열없이 오랜시간동안 작업이 가능합니다.


원하는 작업에 맞는 조명 선택 가능

- 명시야 반사 조명 : 단일 5W 백색 LED, 경사 조명 (MX-4R용)
- 명시야 반사 조명
 : 12V/100W 할로겐 조명, 간접 조명 (MX-4R용)
- 명시야/암시야 반사 조명
 : 12V/100W 할로겐 조명, 밝기 강도 조절,
암시야 및 명시야 변경 선택 가능 (MX-6R용)
- 투과 조명
 : MX 시리즈는 반사 및 투과 조명 모두를 사용할 수 있음
단일 5W 백색 LED, N.A. 0.5집광렌즈 포함
- 투과 및 반사 조명은 독립적으로 또는 함께 작업 가능 함



MX-6R 모델별 기본 사양

상품명

모델명

헤 드

접안렌즈

대물렌즈

회전판

조 명

기 타

금속현미경
(정립상)

MX-6R

삼안 25˚, 정립상

10X/22mm

5X/10X/20X/50X/100X

5공

반사

DIC, 편광

MX-6RT

삼안 25˚, 정립상

10X/22mm

5X/10X/20X/50X/100X

5공

반사,투과

DIC, 편광



MX-6R 모델병 구성

규격 및 사양

MX-6R

MX-6RT

접안렌즈

평시야 플랜/시도 조절 가능, PL10X/20mm

대물렌즈

장초점 무한 금속/암시야 대물렌즈 5X-DIC, NA / WD=0.14 / 12

장초점 무한 금속/암시야 대물렌즈 10X-DIC, NA / WD=0.25 / 6

장초점 무한 금속/암시야 대물렌즈 20X-DIC, NA / WD=0.4 / 5

장초점 무한 금속/암시야 대물렌즈 50X, NA / WD=0.55 / 7.5

* 장초점 무한 금속/암시야 대물렌즈 100X, NA / WD=0.80 / 2.1

헤 드

* 30˚ 경사 무한 삼안 헤드 (역상)





25˚ 경사 무한 삼안 헤드 (정립상)

조 명

반사조명, 12V / 100W

투과조명, 5W LED



회전판

내장형 5공 회전판, DIC 슬롯

DIC보조장치

* DIC 보조장치

재물대

6" 이동식 테이블, 반사용



6" 이동식 테이블, 반사 / 투과용



편광장치

고정식 중심센터 필터

360˚ 회전식 편광장치

필 터

반사용 필터 파란색 ≤480nm
(* 하부조명에 할로겐등 사용시 눈의 피로를 덜어줌)



반사용 필터 녹색 520 ~ 720nm

반사용 필터 빨간색 630 ~ 750nm



반사용 필터 중성 (* 백색광 관찰에 적합)



C마운트

1/2 CTV (역상용)





1/2 CTV (정립상용)

* 장초점 무한 금속/암시야 대물렌즈 100X : 기본, 100배 필요하지 않는 경우 견적 요청시 제외 가능
* 30˚ 경사 무한 삼안 헤드 (역상) : 교체시 역상 관찰 가능
* DIC 보조장치 : DIC관찰시 반드시 필요함

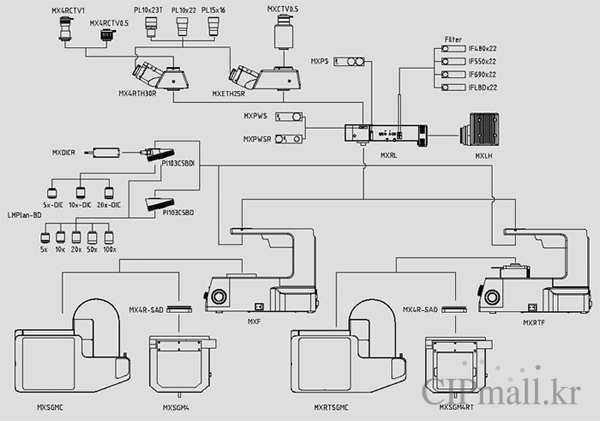

시스템 구성도







■ 기타 악세사리

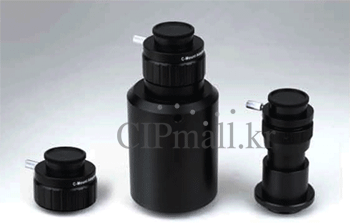

촬영 및 비디오 악세사리


-
삼안 헤드에 비디오 악세사리를 사용할 수 있습니다.
- 컴퓨터 모니터를 통하여 관찰할 수 있으며, 이미지분석, 처리,
저장 및 전송 작업 등을 할
수 있습니다.
- 전용 C 마운트와 렌즈를 디지털카메라와 연결하여 이미지를
캡처할 수 있습니다.

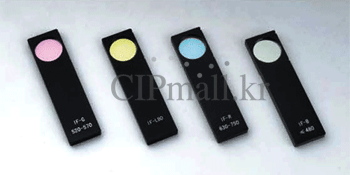

드양한 간섭 필터


- 12V 100W 할로겐 조명을 사용하였으며,
LBD
* 주광조명 필터를 채택하여 조명을 부드럽게 비추고,
흰색 배경을 선택할 수 있습니다.

- 산업 분야에서는, 밝기 스펙트럼을 조절하기 위하여
다른 필터를 선택하여, 최상의 이미지를 얻을 수 있습니다.

* LBD :  올림푸스 현미경의 주광조명 관련 필터





마이크로미터 악세사리


-
0.1mm 레티클 (접안렌즈용)
0.01mm 마이크로미터

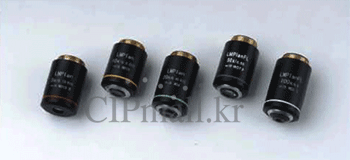

대물렌즈 배율 참고표


- LMPL Infinity long working distance metallurical objective


배율

N.A.

작업거리
(mm)

커버글라스 두께
(mm)

초점거리
(mm)

공액거리
(mm)

LM Plan Infinity long working distance metallurgical objective

5X

0.15

10.8

0

185


- LMPL Infinity long working distance metallurical objective


배율

N.A.

작업거리
(mm)

커버글라스 두께
(mm)

초점거리
(mm)

공액거리
(mm)

LM Plan-BD Infinity long working distance bright/darkfield
 metallurgical objective

5X

0.15

11.0

0

185

0
